LISTA DE EXERCÍCIOS SOBRE
LEIS DE OHM
Exercícios básicos
Ex 1: A resistência elétrica
de um resistor ôhmico é R = 10 Ω.
Aplica-se ao resistor uma ddp U = 6 V. Qual é a intensidade da corrente que o
atravessa. Dê a resposta em mA (m: mili).
Ex 2: É dada a curva
característica de um resistor ôhmico.
Determine a
resistência elétrica do resistor e os valores de X e Y.
Ex 3: Em dois resistores A e B são aplicadas diversas ddps U e medidas as correspondentes intensidades de corrente i. Os dados são apresentados na tabela abaixo:
Pode-se afirmar que:
a) Somente o resistor A é ôhmico;
b) Somente o resistor B é ôhmico;
c) A e B são ôhmicos;
d) A e B não são ôhmicos;
e) Para os resistores A e B a ddp U não é proporcional à intensidade de corrente i.
Ex 4: Dos gráficos abaixo, quais representam um resistor ôhmico?
a) I e II
b) I e III
c) II e III
d) I, II e III
e) Nenhum deles.
Ex 5:
Código de cores
O valor da resistência elétrica de um resistor pode vir expresso por meio de faixas coloridas. A primeira faixa é o primeiro algarismo do valor da resistência; a segunda faixa é o segundo algarismo do valor da resistência; a terceira faixa é o expoente da potência de 10 que deve multiplicar o par de valores obtidos anteriormente; a quarta faixa (prateada ou dourada) é a imprecisão ou tolerância do valor da resistência obtido.
Considere os resistores R1 e
R2 abaixo:
Os valores de R1 e R2 são, respectivamente, iguais a:
a) 1000 Ω e 500 Ω
b) 1250 Ω e 1000 Ω
c) 1000 Ω e 250 Ω
d) 250 Ω e 1200 Ω
e) 500 Ω e 250 Ω
Exercícios de revisão
Ex 1: (UESPI) Em um laboratório, foram realizados ensaios elétricos com um fio condutor, submetendo-o a diversas voltagens. A tabela seguinte apresenta os valores dessas voltagens (UAB) e da intensidade de corrente elétrica (i) correspondente, estabelecida no condutor:
Ex 1: (UESPI) Em um laboratório, foram realizados ensaios elétricos com um fio condutor, submetendo-o a diversas voltagens. A tabela seguinte apresenta os valores dessas voltagens (UAB) e da intensidade de corrente elétrica (i) correspondente, estabelecida no condutor:
A resistência elétrica desse condutor tem um valor em Ω,
igual a:
a) 0,30 b) 300 c) 30 d) 100 e) 4,4
Ex 2: (UEL-PR) Três condutores X, Y e Z foram submetidos a diferentes tensões U e, para cada tensão, foi medida a respectiva corrente elétrica I, com a finalidade de verificar se os condutores eram ôhmicos. Os resultados estão na tabela que segue:
a) 0,30 b) 300 c) 30 d) 100 e) 4,4
Ex 2: (UEL-PR) Três condutores X, Y e Z foram submetidos a diferentes tensões U e, para cada tensão, foi medida a respectiva corrente elétrica I, com a finalidade de verificar se os condutores eram ôhmicos. Os resultados estão na tabela que segue:
De acordo com os dados da
tabela, somente:
a) o condutor X é ôhmico;
b) o condutor Y é ôhmico;
c) o condutor Z é ôhmico;
d) os condutores X e Y são ôhmicos;
e) os condutores X e Z são ôhmicos.

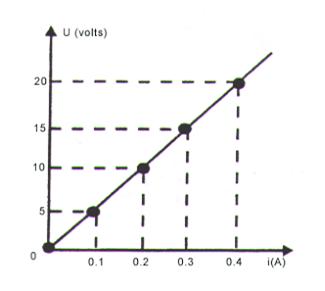

Ex 3: (UEM-PR) O gráfico a seguir representa o comportamento da corrente que atravessa um resistor, em função da ddp a ele aplicada.
a) o condutor X é ôhmico;
b) o condutor Y é ôhmico;
c) o condutor Z é ôhmico;
d) os condutores X e Y são ôhmicos;
e) os condutores X e Z são ôhmicos.
Ex 3: (UEM-PR) O gráfico a seguir representa o comportamento da corrente que atravessa um resistor, em função da ddp a ele aplicada.
Nessas condições, assinale o que for correto:
(01) Este resistor não obedece à Lei de Ohm.
(02) Quando a corrente for de 0,4 A, a ddp aplicada no resistor será de 25 volts.
(04) A resistência do resistor tem dimensões de volt x coulomb/segundo.
(08) Quando a corrente for de 0,2 A e percorrer este resistor por 2 segundos, então, a potência será de 4 watts.
(16) A quantidade de energia dissipada pelo resistor, em qualquer tempo, será constante e igual a 200 joules/segundo.
(32) Quando a corrente elétrica for de 0,2 A, a resistência elétrica do resistor será de 50 Ω.
Dê como resposta a soma dos números que precedem as afirmativas corretas.
Ex 4: (UFV-MG) Com base no gráfico "diferença de potencial (U) versus corrente (i) para um resistor", afirmou-se que o resistor:
I. É ôhmico.
II. Apresenta uma resistência de 50 Ω para uma corrente de 0,2 A.
III. Apresenta uma resistência de 90 Ω para uma diferença de potencial de 30 V.
Assinale a alternativa correta:
a) Todas as afirmativas são verdadeiras.
b) Apenas as afirmativas I e III são verdadeiras.
c) Apenas as afirmativas II e III são verdadeiras.
d) Apenas a afirmativa II é verdadeira.
e) Apenas a afirmativa I é verdadeira.
Ex 5: (Uniube-MG) Nos resistores de carvão vêm impressas várias faixas coloridas que determinam o seu valor. Elas obedecem ao seguinte código: a primeira faixa colorida da esquerda representa o primeiro algarismo; a segunda faixa colorida da esquerda representa o segundo algarismo; a terceira faixa colorida da esquerda representa a potência de 10, pela qual deve ser multiplicado o número formado pelos dois algarismos anteriormente identificados. Existe ainda, para muitos resistores, uma quarta faixa que corresponde à tolerância do fabricante. Dado o código de cores para resistores de carvão em ohms:
II. Apresenta uma resistência de 50 Ω para uma corrente de 0,2 A.
III. Apresenta uma resistência de 90 Ω para uma diferença de potencial de 30 V.
Assinale a alternativa correta:
a) Todas as afirmativas são verdadeiras.
b) Apenas as afirmativas I e III são verdadeiras.
c) Apenas as afirmativas II e III são verdadeiras.
d) Apenas a afirmativa II é verdadeira.
e) Apenas a afirmativa I é verdadeira.
Ex 5: (Uniube-MG) Nos resistores de carvão vêm impressas várias faixas coloridas que determinam o seu valor. Elas obedecem ao seguinte código: a primeira faixa colorida da esquerda representa o primeiro algarismo; a segunda faixa colorida da esquerda representa o segundo algarismo; a terceira faixa colorida da esquerda representa a potência de 10, pela qual deve ser multiplicado o número formado pelos dois algarismos anteriormente identificados. Existe ainda, para muitos resistores, uma quarta faixa que corresponde à tolerância do fabricante. Dado o código de cores para resistores de carvão em ohms:
No laboratório foi montado o
circuito:
O gráfico que melhor ilustra o experimento com este resistor
ôhmico é:
